產品概述

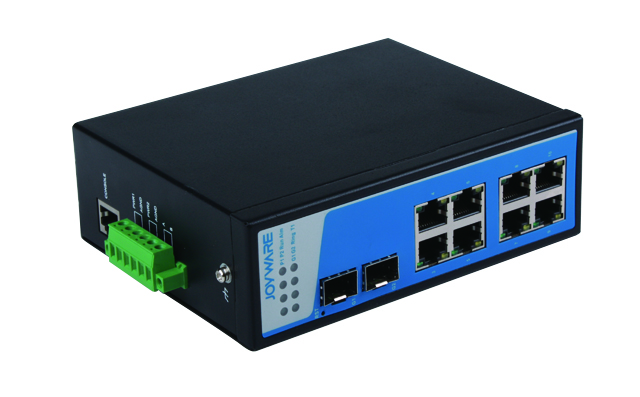

JW-SE20(GF2.E8) 系列工業以太網最大支持2個千兆SFP接口， 8個10/100M自適應電口。該設備支持OB-Ring私有環網協議，有效抑制網絡風暴、增加傳輸通道冗余功能；設備支持RSTP協議可與任意通信廠家進行對接；設備支持標準SNMP、LLDP標準協議，可以實現自動拓?fù)浒l(fā)現功能，遠程監控設備連接方式和運行狀態；設備支持電源告警、端口異常告警、流量閥值告警功能；設備支持VLAN功能，有效隔離不同業務傳輸，保證業務安全性；設備支持批量升級和批量下載配置功能；設備支持MAC地址綁定功能，可以讓視頻主流廠家設備接入，對非視頻主流廠家接入設備進行隔離，有效提高整個網絡的安全性。
產品特點
支持OB-Ring 環網協議，自愈時間≤50ms，閉環時間為0ms
支持IEEE 802.1p 優先級控制
支持基于端口PVLAN劃分，支持IEEE 802.1q VLAN劃分
支持IEEE 802.1w Rapid Spanning Tree 生成樹協議
支持IEEE 802.3ad Link Aggregation鏈路匯聚
支持IEEE 802.3x Flow Control流量控制
支持IEEE 802.3 Etherent 以太網
支持IEEE 802.3u Fast Etherent 快速以太網
支持靜態多播
支持端口隔離
支持流量統計
支持端口安全
支持端口鏡像
支持光鏈路檢測功能
支持電源冗余輸入，標準為DC12V輸入
支持過載，過流，防反接功能
支持端口報警、掉電告警、流量閥值告警
支持日志查詢、記錄功能
支持配置導入、導出功能
支持一鍵恢復功能
支持SSH和WEB管理功能
支持CLI指令整條鏈路設置環網/去環功能
支持SNMP網管理協議
支持LLDP自動發現功能
支持中威網管軟件統一拓?fù)涔芾砉δ?/span>
典型應用
外形尺寸
訂貨型號
推薦型號 | 千兆光口 | 百兆電口 | 電源 | 機箱結構 | 傳輸距離 |
JW-SE20(GF2.E8)-D | 2 | 8 | AC 220V （DC12V適配器） | 導軌式 壁掛式 | 20、40、60、80、 100KM可選（SFP光口） |
JW-SE20(GF2.E4)-D | 2 | 4 |
型號 參數 | 增強型工業以太網交換機 JW-SE20系列 |
交換屬性 | |
網絡協議 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT/TX/FX IEEE 802.3ab 1000BaseT/X IEEE 802.3z 1000BaseSX/LX IEEE 802.3x流控 IEEE 802.1q VLAN |
通信協議 | CSMA/CD |
轉發方式 | 存儲轉發 |
整機交換容量 | 7.6Gbps |
整機包轉發率 | 4.9M |
MAC容量 | 8K |
緩存 | 1Mbit |
包過濾功能 | 可對廣播包進行過濾 |
接口參數 | |
千兆光口 | IEEE 802.3z(1000Base-SX/LX) |
百兆電口 | IEEE 802.3u(100Base-TX) IEEE 802.3 Ethernet 以太網 |
單模光纖 | 1310：20km，40km 1490：60km，80km 、100km 1550：20~100km |
雙絞線 | 100m（采用標準CAT5，CAT5e網絡線纜） |
產品特性 | |
冗余技術 | OBRing（OB Real-Time Ring），RSTP |
組播協議 | IGMP Snooping |
VLAN劃分 | PVLAN、IEEE802.1q VLAN |
帶寬管理 | 支持端口聚合，端口限速，廣播風暴抑制 |
服務質量 | 支持TOS，COS |
網絡監控 | 中威網管軟件，支持SNMP V1/V2/V3，支持WEB、CLI和Telnet，流量統計 |
設備管理 | 支持遠程升級，下載配置，設備報警功能，支持自動拓?fù)浒l(fā)現功能 |
設備維護 | 支持端口鏡像，支持鏈路檢測功能 |
其他參數 | |
運行指示燈 | RUN |
電源指示燈 | PWR |
接口指示燈 | Link/ACT,Speed（電口） |
工作溫度 | -40℃~85℃ |
存儲溫度 | -55℃~105℃ |
工作濕度 | 0~95%無冷凝 |
輸入電壓 | 標準DC12V雙電源供電 |
接入端子 | 6芯5.08mm間距工業端子 |
功率 | ≤10W |
過載保護 | 支持 |
反接保護 | 支持 |
冗余保護 | 支持 |
外殼 | 鈑金無風扇 |
防護等級 | IP40 |
尺寸 | 150mm*118mm*48mm |
重量 | ≤0.5kg |
安裝方式 | 導軌式/壁掛式 |
MTBF | 大于10萬小時 |
EMC | IEC(EN)61000-4-2(靜電)4級 IEC(EN)61000-4-3(電磁場)4級 IEC(EN)61000-4-4(快速瞬變)4級 IEC(EN)61000-4-5(浪涌)4級 IEC(EN)61000-4-9(脈沖磁場)4級 |
