產品概述

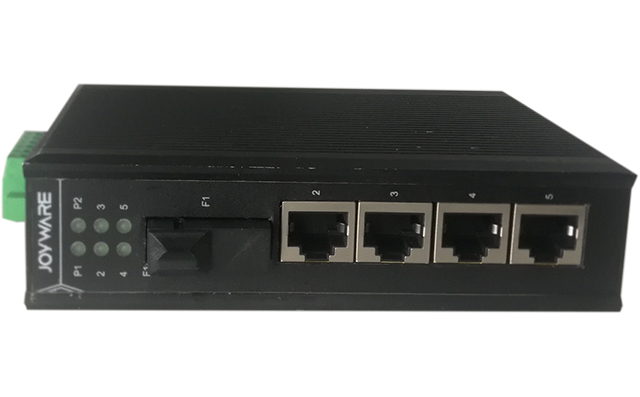

JW-SE10(F1.Ex)-B系列產品采用工業級交換芯片方案，提供最大支持1個百兆SFP光口，4個10/100M自適應電口。該產品具有高等級EMC防護、寬溫工作，提供高穩定性，高可靠性設計方案。具有安裝方便、應用靈活、維護簡單、適應惡劣環境下工作，提供20KM-100KM遠距離傳輸組網方案。廣泛應用于平安城市、高速公路、能源、電力等行業。
產品特點
l 支持1個百兆光口，1-4個10/100M自適應電口
l 支持IEEE802.3、IEEE802.3u、IEEE802.3x
l 完全兼容標準的以太網應用，對接方便
l 支持SFP光口熱插拔，維護便捷
l 支持存儲轉發交換方式
l 自動MAC地址學習功能
l 支持無風扇散熱，-40~85℃寬溫工作
l 支持支持雙電源冗余供電
l 支持電源防反接保護、高可靠的過流/過壓保護
l 支持EMC 4級防護，保障設備穩定運行
l 工業級設計標準，IP40防護
l 安裝簡便、即插即用
l 面板指示監視工作狀態，全面的簡化故障的解決
l 平均無故障時間MTBF≥10萬小時
典型應用
外形尺寸
選型指導
推薦型號 | 百兆光口 | 百兆電口 | 電源 | 機箱結構 | 傳輸距離 |
JW-SE10(F1.E1)-B | 1 | 1 | AC 220V (DC12V適配器） | 導軌式 | 20、40、60、80、100KM可選(SFP光口) |
JW-SE10(F1.E2)-B | 1 | 2 | |||
JW-SE10(F1.E4)-B | 1 | 4 |
型號 參數 | 百兆工業以太網交換機 JW-SE10(F1.Ex)-B |
光學指標 | |
光功率 | -15~-8dBm |
靈敏度 | ≤-33dBm |
帶寬 | 155M |
單模光纖 | 1310：20km，40km，60km，80km 1490：100km 1550：20~100km |
交換屬性 | |
網絡協議 | IEEE 802.3 10BASE-T以太網 IEEE 802.3u 100BASE-TX快速以太網 ANSI/IEEE 802.3 NWay自適應IEEE 802.3x 流量控制 |
通信協議 | CSMA/CD |
轉發方式 | 存儲轉發 |
MAC 表 | 8K |
轉發速率 | 0.1488Mpps |
包過濾功能 | 可對廣播包進行過濾 |
接口參數 | |
百兆光口 | IEEE 802.3z(100Base-SX/LX) |
百兆電口 | IEEE 802.3u(100Base-TX) IEEE 802.3 Ethernet 以太網 |
運行指示 | RUN |
電源指示 | PWR |
接口指示 | OPT,Link/Act,Speed(電口) |
雙絞線 | 100m（采用標準CAT5，CAT5e網絡線纜） |
其他參數 | |
工作溫度 | -40℃~85℃ |
存儲溫度 | -55℃~125℃ |
工作濕度 | 0~95%無冷凝 |
輸入電壓 | DC12V |
接入端子 | PIN-2 5.08間距工業端子 |
功 率 | ≤7W |
過載保護 | 支持 |
反接保護 | 支持 |
外 殼 | 鋁制無風扇 |
防護等級 | IP40 |
尺 寸 | 128mm×101mm×34mm |
重 量 | ≤1kg |
安裝方式 | 導軌式 |
MTBF | 大于10萬小時 |
EMS | IEC(EN)61000-4-2(靜電)4級 IEC(EN)61000-4-3(電磁場)4級 IEC(EN)61000-4-4(快速瞬變)4級IEC(EN)61000-4-5(浪涌)4級 IEC(EN)61000-4-9(脈沖磁場)4級 |
